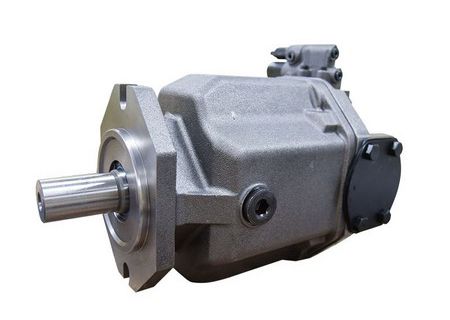

Bomba variable de pistones axiales (Circuito abierto), K10VSO
Bomba variable de pistones axiales (Circuito abierto), K10VSO Bomba variable de pistones axiales (Circuito abierto), K10VSO Bomba variable de pistones axiales (Circuito abierto), K10VSO

K10VSO (Reemplazo para A10VSO Serie 52&31) Bomba hidráulica de repuesto para bomba variable de pistones axiales A10VSO Serie 52 y 31

  • Bomba de media presión multiuso
  • Tamaño 10 -140
  • Presión nominal 25 MPa
  • Presión máxima 35 MPa
  • Circuito abierto
  • Diseño de placa oscilante
  • Serie 52,31
Consulta Descargar PDF Descargar video 3D
Características
  • Accionamiento para el montaje de bombas adicionales de hasta el mismo tamaño nominal
  • Bajo nivel de ruido de funcionamiento
  • Larga vida útil
  • Controles con tiempos de respuesta cortos
  • Excelentes características de succión
  • 2 puertos de drenaje
Parámetros técnicos
(tamaño 10, valores teóricos, sin considerar ηmh o ηv;Valores redondeados)
Tamaño 10
Desplazamiento Vg max cm3 10.5
Max. velocidad1 en Vg max no max r/min 3600
Max. velocidad (velocidad máxima) Presión de entrada Pabs
incremento o Vg<Vg max 		no max zul r/min 4300
Max. flujo no max qv max L/min 37
nE=1450r/min L/min 15
Max. potencia en Δp = 250 bar no max Po max kW 16
nE=1450r/min kW 6.5
Max. par en Δp = 250 bar Vg max Tmax Nm 42
Momento de inercia para el eje de transmisión J kgm2 0.0006
Volumen de la carcasa L 0.2
Peso (sin fluido) m kg 8
Max. fuerza axial Fax max N 400
Max. fuerza radial Fq max N 250
Los parámetros anteriores se miden a una presión absoluta de 1 bar en el puerto S. Si se reduce el desplazamiento o se aumenta la presión de entrada, la velocidad se puede aumentar al máximo (ver diagrama).
(tamaño 18, valores teóricos, sin considerar ηmh or ηv; Valores redondeados)
Tamaño 18 　 　
Desplazamiento 　 Vg max cm³ 18 　 　
Max. velocidad1 en Vg max 　 no max r/min 3300 　 　
Velocidad máx. (límite) con presión de entrada Pabs incremento o Vg < V g max 　 no max r/min 3900 　 　
Max. flujo no max qo max L/min 59.4 　 　
　 nE=1500r/min 　 L/min 27 　 　
Max. potencia en Δp = 250 bar no max Po max kW 27.7 　 　
　 nE=1500r/min 　 kW 12.6 　 　
Max. par en Vg max (Δp = 280 bar) 　 Mmax Nm 80.1 　 　
Max. par en Vg max (Δp = 100 bar) 　 M Nm 28.6 　 　
Momento de inercia para el eje de transmisión 　 J kgm2 0.00093 　 　
Volumen de la carcasa 　 　 L 0.4 　 　
Peso (sin fluido) 　 m kg 12 　 　
Max. fuerza axial en el eje de transmisión 　 Fax max N 700 　 　
Max. fuerza radial2) en el eje de transmisión 　 Fq max N 350 　 　
1) Los parámetros anteriores se miden a una presión absoluta de 1 bar en el puerto S
2) Póngase en contacto con KEDA para obtener una fuerza radial más alta
(tamaño 28-140, valores teóricos, sin considerar ηmh or ηv; Valores redondeados)
Tamaño 28 45 71 100 140/High-S* 　
Desplazamiento 　 Vg max cm³ 28 45 71 100 140/140 　
Max. velocidad1 en Vg max 　 no max r/min 3000 2600 2200 2000 1800/2050 　
Velocidad máx. (límite) con presión de entrada Pabs incremento o Vg < V g max 　 no max r/min 3600 3100 2600 2400 2100/2200 　
Max. flujo no max qvo max L/min 84 117 156 200 252/287 　
　 nE=1500r/min 　 L/min 42 68 107 150 210 　
Max. potencia en Δp = 250 bar no max Po max kW 39 55 73 93 118/134 　
　 nE=1500r/min 　 kW 20 32 50 70 98 　
Max. torque en Vg max (Δp = 280 bar) 　 Mmax Nm 125 200 316 445 623 　
Max. torque en Vg max (Δp = 100 bar) 　 M Nm 45 72 113 159 223 　
Momento de inercia para el eje de transmisión 　 J kgm2 0,0017 0,0033 0,0083 0,0167 0,0242 　
Volumen de la carcasa 　 　 L 0,7 1,0 1,6 2,2 3,0 　
Peso (sin fluido) 　 m kg 15 12 33 45 60 　
Max. fuerza axial en el eje de transmisión 　 Fax max N 1000 1500 2400 4000 4800 　
Max. fuerza radial2) en el eje de transmisión 　 Fq max N 1200 1500 1900 2300 2800 　
1) Los parámetros anteriores se miden a una presión absoluta de 1 bar en el puerto S. Si se reduce el desplazamiento o se aumenta la presión de entrada, la velocidad se puede aumentar al máximo (ver diagrama).
2) Póngase en contacto con KEDA para obtener una fuerza radial más alta.
Descripción

K10VSO es una bomba variable de pistón axial con eje de transmisión hidrostático y diseño de placa oscilante en circuito abierto. El caudal de la bomba variable de pistón axial es proporcional a la velocidad de accionamiento y al desplazamiento, que se pueden cambiar de forma continua ajustando el ángulo de la placa oscilante. La bomba de pistón axial de circuito abierto está equipada con brida SAE UNC o métrica de brida SAE con dos puertos de drenaje. La bomba está probada para ser de alta velocidad, excelente rendimiento de succión, bajo nivel de ruido, con alta relación potencia / peso. El desplazamiento variable incluye modos de presión constante, potencia constante/flujo constante y modo de potencia constante. El diseño de accionamiento pasante o de paso se puede aplicar en sistemas multicircuito. Nuestra bomba variable de pistón axial es ampliamente utilizada en metalurgia, minería, maquinaria de ingeniería, transporte marítimo, instalaciones de aviación civil y otros campos de transmisión hidráulica.

Aplicaciones

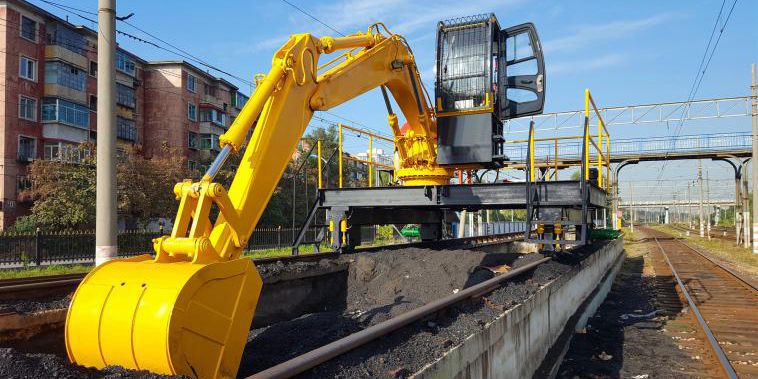

  • Maquinaria de carbónMaquinaria de carbón
  • Maquinaria de carbónMaquinaria de carbón

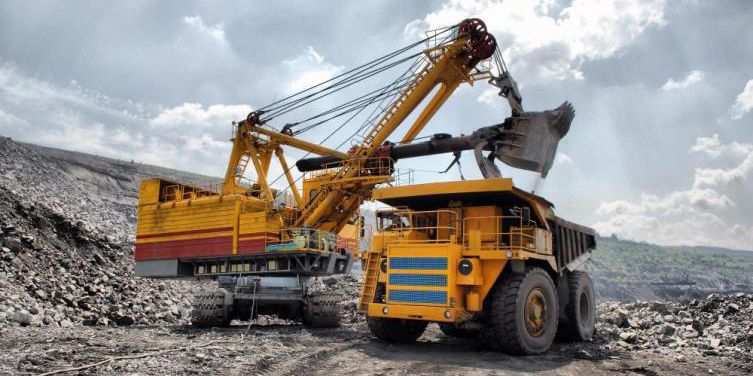

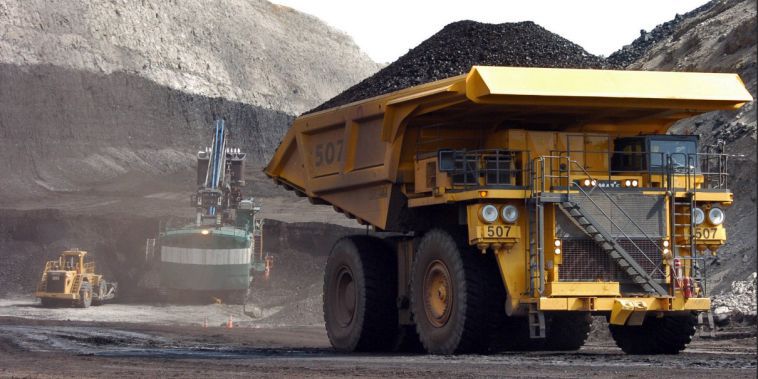

  • Camión mineroCamión minero
