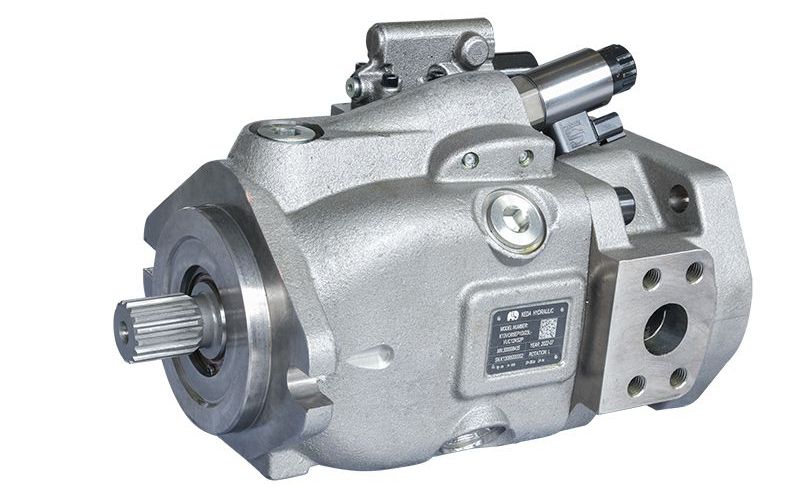

Bomba variable de pistones axiales (Circuito abierto), K10VO

K10VO (Reemplazo para A10VO) Bomba hidráulica de repuesto para bomba variable de pistones axiales A10VO

  • Para máquinas con requisitos de presión media
  • Tamaño 10-100
  • Presión nominal 250 bar
  • Presión máxima 315 bar
  • Circuito abierto
Consulta Descargar PDF Descargar video 3D
Características
  • Bomba variable de pistón axial con placa oscilante, diseñada para accionamiento hidrostático en circuito abierto;
  • Flujo proporcional a la velocidad de accionamiento y desplazamiento;
  • Cambia continuamente el flujo ajustando la base de la placa oscilante;
  • Fuerte relación potencia/peso, tamaño pequeño y estructura compacta;
  • Bajo nivel de ruido;
  • Excelentes características de succión de aceite;
  • Larga vida útil;
  • Varios modos de control y corto tiempo de respuesta;
  • A través de la estructura de accionamiento
Parámetros técnicos
Tamaño 10 18 28 45(H) 63 71(H) 72 85 100(H) 140(H)
Desplazamiento,geométrico, por revolución   qv.max mL/r 10.5 18 28 45 63 71/71.1 72 85 100 140
Velocidad de rotación (ps, abs=1bar) qv.max nmax rpm 3600 3300 3000 2600 (3000) 2600 2200/2550 (2550) 2600 2500 2000(2300) 2300(2300) 1800/2200 (2050)
qv nmax,all rpm 4320 3900/ 3960 3600 3100/3120 (3300) 3140 2600/Δ(2800) 3140 3000 2400/Δ\ 2500(2500) 2100/Δ(2200)
Max. flujo nmax Qv,max L/min 37 59 84 117(135) 163 156/181 (178) 187 212 200/230 \230(230) 252/308 (287)
nE QVE L/min 15 27 42 68 95 107 108 128 150 210
Max. potencia(ΔpN) nmax Pmax kW 16 30\25 39\35 55/49(63) 68 73/85(83) 77 89 93/107\96 (107) 118/144 (134)
nE PE kW 7 12.6\11 20\18 32\28 39 50 45 53 70\62 98
Par (qv.max ) ΔpN Tmax Nm 42 80\71 125\111 200\179 250 316/317 321 338 445/446\398 623/624
ΔpE T Nm 17 30\29 45 72 100 113 114 135 159 223
Máx. par de entrada S TE,max Nm 126 124 193 319 630 626 630 1157 1104\1157 1620
R TE,max Nm - 160 250 400 650 644 650 1215 -\1215 -
U TE,max Nm 60 59 105 188 306 300 306 628 595\628 Δ
W TE,max Nm - - 140 220 396 394 383 650 636\650 Δ/1220
P TE,max Nm 90 -\188 -\137 -\200 - - - - -\857 -
Máx. par de unidad de paso S TD,max Nm - 108 160 319 484 492 484 698 778\698 1266
R TD,max Nm - 120 176 365 484 548 484 698 -\Δ -
U TD,max Nm - 59 105 188 306 Δ/300 306 628 595\628 -\Δ
W TD,max Nm - - 140 220 396 Δ 383 650 636\650 -/1220
Rigidez rotativa del eje de transmisión S C kNm/rad 9200 11087 22317 37500 6550 71884 65500 143000 121142\ 143000 169537
R C kNm/rad - 14850 26360 41025 69400 76545 69400 152900 -\152900 -
U C kNm/rad 6800 8090 16695 30077 49200 52779 49200 102900 101847\ 117900 Δ
W C kNm/rad - - 19898 34463 54000 57460 5400 117900 72 165594
P C kNm/rad 10700 -\13100 -\Δ -\Δ 66 76 95 125 72 -
Momento de inercia   J kgm2 0.0006 0.00093 0.0017 0.0033 0.0056 0.0083/ 0.0087 0.0056 0.012 0.0167 0.0242
Max. aceleración angular   α rad/s2 8000 6800 5500 4000 3300 3300/2900 3300 2700 2700/2400\Δ 2700/2000
Volumen de la carcasa   V L 0.2 0.4\0.25 0.7\0.3 1.0\0.5 0.8 1.6 0.8 1 2.2/Δ 3.0
Peso(aprox.) sin unidad de paso m kg 8 12\11.5 15 21\18 22 33/36.5 22 36 45/55\Δ 60/70
  con unidad de paso m kg - Δ\13 Δ\18 Δ\24 28 Δ/47 28 45 Δ/69\Δ Δ/73
Descripción

K10VO es una bomba variable de pistón axial con grupo rotativo de pistón axial en diseño de placa oscilante para accionamiento hidrostático en circuito abierto. El flujo es proporcional a la velocidad de accionamiento y el desplazamiento y se puede cambiar de forma continua controlando la base. Los pistones están dispuestos axialmente al eje de transmisión para unidades de bomba de pistón axial de desplazamiento variable con diseño de placa oscilante. En un circuito abierto, el fluido hidráulico fluye desde el depósito a la bomba hidráulica, donde se alimenta al motor hidráulico. Desde el consumidor, el fluido hidráulico fluye directamente de vuelta al depósito.

Aplicaciones

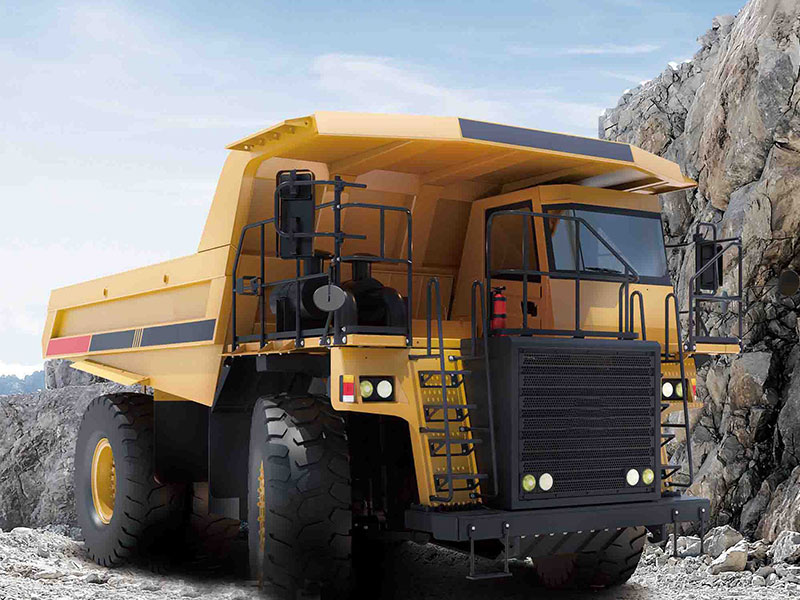

  • Camión volquete mineroCamión volquete minero

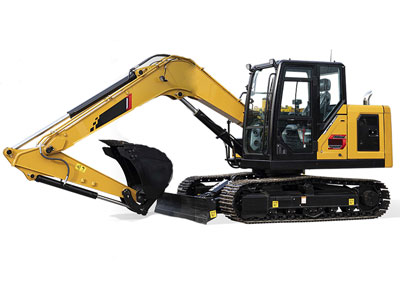

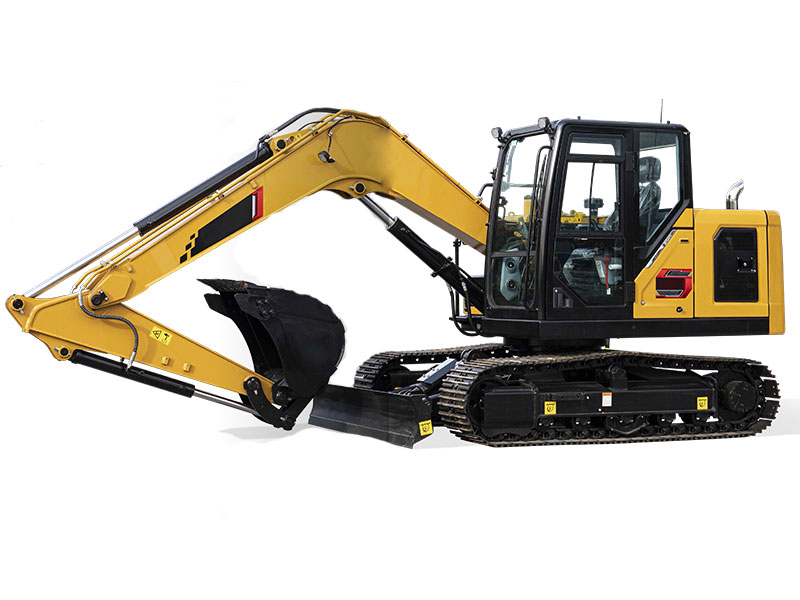

  • ExcavadoraExcavadora

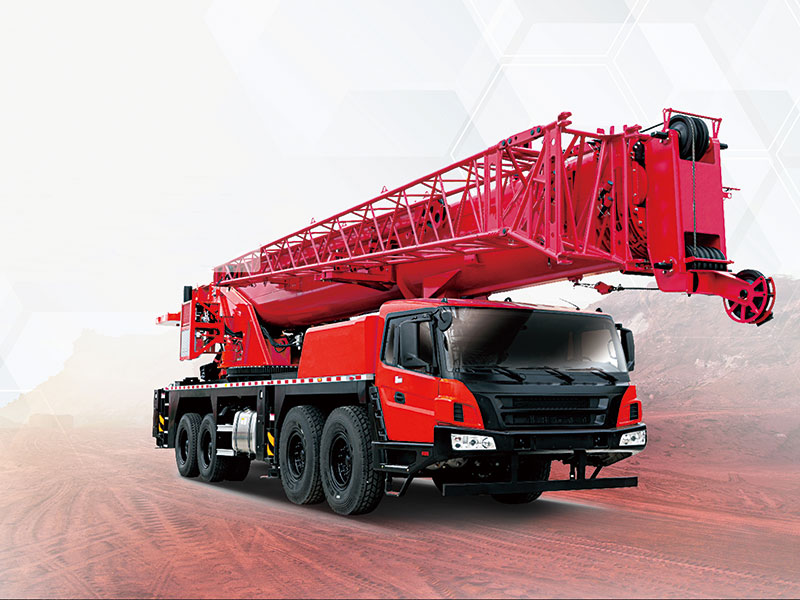

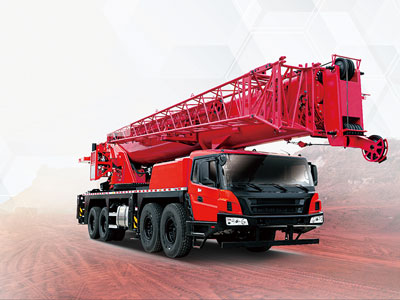

  • GrúaGrúa
